光伏支架安装的常见固定形式有哪些

光伏支架安装的常见固定形式有哪些?以下为您介绍。

基本形式：

一、锤击地桩

测量好安装场地的距离后，直接用打桩机将柱子打入地下，方便快捷。装设前要进行地质土检，确定合适的锤入深度。

下列几种型材适用于锤入地桩，根据具体情况选用：

好处：

快速性，适应性强；

物有所值；

没有季节温度限制等；

地桩拉拔方便，不影响安装场地的利用率。

二、螺旋地桩

如果安装场地太硬，或碎石过多，难以将立柱直接锤打到地下，则可选用螺旋地桩。用旋转的钢管打进地下，然后把立柱固定在上面。

好处：

适应能力强，组合灵活多样；

没有季节温度限制等；

地桩拉拔方便，不影响安装场地的利用率。

三、预制的水泥地基

如安装地点不适合做插地桩，可选择做水泥基础，将支架置于水泥基础上，用螺栓固定

好处：

良好的强度和精度；

具有良好的地面适应性。

四、直接浇注水泥

另一种制作水泥基础的形式，是把支架直接与水泥浇注在一起。这种方法。与以上那种相比，省去了做螺栓固定的时间，但浇筑时对支承柱的定位精度要求较高。

好处：

良好的强度和精度；

具有良好的地面适应性。

普通地面支撑形式：

一、插入式地面光伏支架固定装置

特征：

①支架主体为结构型钢，表面热镀锌，使用寿命20年以上；

②零件配合良好，便于安装；

③维修和保养方便；

④具有良好的地面适应性。

二、地面桁架式固定形式

特征：

①采用螺旋地桩，操作简单(也可采用其它地面固定)；

②适合多种不同地质类型；

③梁采用加强型铝导轨；

④在铝制导轨上设计有用于安装部件的插槽。

三、地单柱固定装置

特征：

①用于安装晶硅组件的支撑式铝导光板，安装太阳能组件十分方便，减少了安装时间

②柱子、横梁等承重构件进行强化设计，以满足大工荷载的要求；

将接线槽安装在横梁上，施工更加方便。

四、跟踪光伏支架型

围绕一维轴旋转，一种跟踪系统，使 PV组件平面尽可能与阳光垂直。

构造特征：

具有减少机械磨损，延长电机寿命的自动平衡结构；

由旋转支承减速器驱动，无间隙；

构造简单，便于安装维护；

将易损件加工成标准产品，电机维护，更换方便。

屋顶光伏支架通用型：

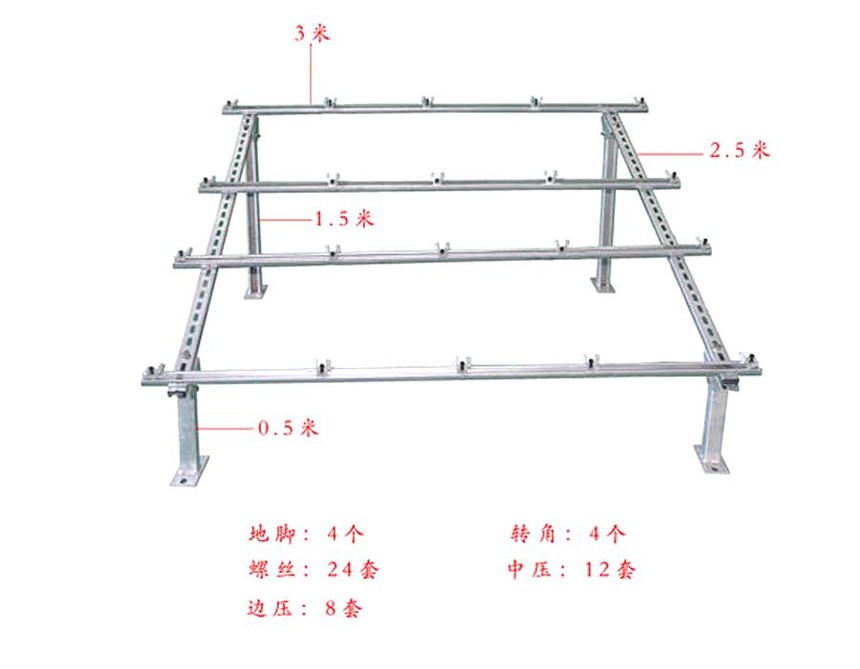

一、平顶固定形式

平顶安装系统适用于室外或平顶负荷较大的场合。

基本类型特征：

适用于任何规格的晶硅组件和部分薄膜组件；

安装面预埋地脚螺栓或类似的水泥基座；

根据实际的需要设计安装角度。

负重型特征：

不损坏原防水层，不需进行防水处理；

适用于任何规格的晶硅组件和部分薄膜组件；

在底架上安装可调整的负重框，上部安放水泥块、石头等；

根据实际需要，设计安装角度。

传导板型特征：

适用于载重量较小的平面屋顶；

安装组件时倾斜度为10-15°；

导流板材采用不锈钢或镀铝镁锌板；

不损坏原有的屋顶，不必担心漏水的问题。

普通彩钢板固定座组件

设置注意事项

1.首先在屋面铺设木板或竹板施工栈道，避免二次搬运物料直接踩踏屋面面板，造成面板变形，密封胶脱开，漏水

2.要明确原有结构屋面檩条的位置，并标明弹墨线的具体位置；支架和彩钢板的连接部位必须在檩条的位

3.建筑工人在屋顶行走时必须穿绝缘的软底鞋，行走时要保持屋面清洁，每天要清除屋面杂物，防止锈蚀及划伤屋面

4.密封膏必须放置在不漏掉的地方。屋面外板安装完毕后，应清除屋顶所有杂物、铁屑，如发现屋面漆面有刮痕，需特殊彩板补漆修补。
